Simplex vs. Duplex optični kabli: Kako izbrati pravega



1. del: Osnovna razlika – razumevanje "eno-ulice" v primerjavi z "dvo{3}}avtocesto"

Vse se začne z enim preprostim fizičnim dejstvom in logiko pretoka podatkov, ki jo določa.

Fizična struktura: eno vlakno proti dvema



•Simpleksni optični kabel: Izredno enostavna konstrukcija. Vsebuje le eno optično stekleno vlakno znotraj zaščitnega plašča. Je tanek in lahek.

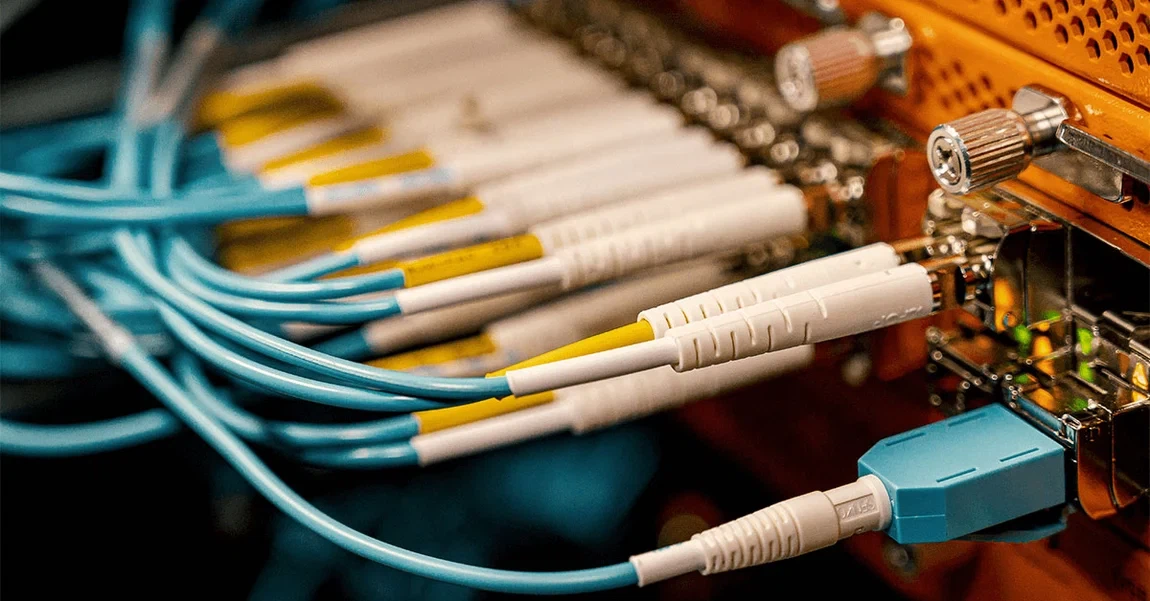

•Dvostranski optični kabel: Najpogostejša oblika je struktura "zipcord", kjer dve vlakni ležita vzporedno znotraj ene jakne. Običajno se razlikujejo po barvi (npr. modra/oranžna), črtah ali oznakah "A/B".



Pretok podatkov: eno-oddajanje v primerjavi z dvosmernim-pogovorom

•Simpleks: Podatki potujejo samo v eno smer. Pomislite na radijsko postajo ali nadzorno kamero-signal gre od točke A do točke B, brez povratne poti.

•Duplex: Podatki lahko potujejo v obe smeri hkrati. To je kot telefonski pogovor, kjer lahko obe strani govorita in poslušata hkrati. Je osnova za interaktivno komunikacijo med omrežnimi napravami, kot so stikala in strežniki.

Vidik	Simpleksna vlakna	Duplex Fiber
# vlaknin	1	2
Pretok podatkov	Enosmerno	Dvosmerno (hkratno)
Skupna analogija	Enosmerna ulica, Walkie{0}}talkie	Dvo-smerna avtocesta, telefonski klic
Tipičen videz	Enobarvna jakna	Dve vlakni drug-drug ob-drugem, pogosto z oznakami A/B



2. del: Tehnični poglobljeni potop – kako deluje in-kompromisi

Poleg osnovnih definicij pametne tehnologije in standardni protokoli narekujejo, kako se uporabljajo v praksi.



Ali lahko eno vlakno doseže dvo{0}}smerno komunikacijo? Da, vendar pod pogoji.

S tehnologijo valovne dolžine multipleksiranja, zlasti z dvosmernimi (BiDi) oddajniki-sprejemniki, lahko eno vlakno prenaša dvosmerne podatke. Načelo je uporaba različnih valovnih dolžin svetlobe za vsako smer (npr. 1310 nm za pošiljanje, 1550 nm za sprejemanje). Vendar to zahteva, da naprave na obeh koncih povezave podpirajo ujemajoče se oddajnike-sprejemnike BiDi. To je običajno specifična, načrtovana rešitev za ohranjanje virov vlaken in ne univerzalni standard.



Zakaj je Duplex še vedno privzeto orodje v svetu omrežij?

Velika večina standardnih omrežnih protokolov in optičnih sprejemnikov temelji na enostavni, stabilni predpostavki: oddajanje in sprejemanje uporabljata ločeni, namenski optični poti. Duplex kabel popolnoma zagotavlja ta dva namenska kanala, kar omogoča pravo-polno{2}}dupleksno komunikacijo-brez trkov, ki je temelj sodobnega omrežja, kot je Ethernet.



Ključni vpogled: Duplex je univerzalni standard "plug{0}}and-play". Simplex (z BiDi) je učinkovita prilagojena rešitev za specifične povezave od točke-do-točke za prihranek stroškov in prostora.



3. del: Končni okvir za odločanje – 4 koraki do pravega kabla



Pretvorimo vse to znanje v učinkovit proces. Naslednjič, ko se boste morali odločiti, preglejte ta štiri vprašanja:



1. korak: Preglejte vmesnike naprave

Poglejte število optičnih vrat na vaši opremi. Če gre za enojno vrata, je verjetno zasnovano za sprejemnike in oddajnike Simplex + BiDi. Če sta dve vrati-drug poleg-(pogosto označeni s Tx in Rx), morate uporabiti dupleksni priključni kabel. To je obvezno pravilo-strojne opreme.



2. korak: Določite naravo komunikacije

•Ali je to-enosmerni podatkovni tok? (npr. dovod videonadzora, nalaganje podatkov senzorjev, distribucija digitalnih napisov)

Da → Simpleksna vlakna so idealna, ekonomična izbira.

•Ali je to interaktivna,-dvosmerna komunikacija? (npr. vsak dostop do računalniškega omrežja, brskanje po spletu, VoIP, poizvedbe po bazi podatkov)

Da → Potrebujete možnost obojestranskega tiskanja. V 99 % standardnih omrežnih scenarijev to pomeni uporabo optičnih vlaken Duplex.



3. korak: Ocenite fizične omejitve

• Ali je prostor za namestitev zelo tesen? (npr. notranja oprema, plošče z visoko-gostoto)

Če da, je prednost kabla Simplex v velikosti pomembna. V kombinaciji s tehnologijo BiDi poveča gostoto povezave.

• Ali je to standardna strežniška soba ali okolje podatkovnega centra?

Če je odgovor pritrdilen, je privzeto nastavljen Duplex kabel. To je univerzalni industrijski standard, ki poenostavlja inventar, namestitev in vzdrževanje.



4. korak: Upoštevajte prihodnje potrebe in stroške

•Ali bo treba povezavo v prihodnosti znova konfigurirati ali nadgraditi?

Duplex kabel zaradi svoje univerzalnosti ponuja največjo prilagodljivost.

•Uvajanje številnih povezav od točke-do-točke?

Za-fiksne povezave na dolge razdalje lahko z uporabo Simplexa + BiDi prihranite skoraj polovico virov optičnih vlaken, kar bistveno zmanjša dolgoročne-stroške.



4. del: Vodnik po hitrem scenariju – Poiščite ujemanje



Izberite Simplex Fiber za:

•Industrijska avtomatizacija: PLC do oddaljenih V/I modulov, senzorska omrežja.

•Varnostni sistemi: CCTV kamera na DVR ali povezave monitorja.

•Oddajanje in signalizacija: enosmerni{0}}avdio/video prenos od predvajalnika do zaslona.

•Spremljanje pripomočkov: Pametni števec, prenos podatkov okoljskih senzorjev.



Potrebujete Duplex Fiber za:

•Podatkovni centri: strežnik-na-stikalo, stikalo-na-stikalo, omrežne povezave za shranjevanje.

• Podjetniška omrežja: hrbtenica-nadstropja, medsebojne povezave prostorov z opremo.

•Telekomunikacijska dostopovna omrežja: povezave med OLT in razdelilnikom ter do končnega-uporabnika ONT/CPE.

• Kakršna koli povezava med standardno opremo-, ki temelji na Ethernetu (1G/10G/25G itd.).

Samozavestna izbira
